Почему из ТНВД течет топливо

Топливный насос высокого давления (ТНВД) является одним из ключевых элементов системы питания дизельного двигателя. Его основная задача — подача точно дозированного количества топлива под высоким давлением в камеры сгорания в строго определенный момент времени. Однако владельцы дизельных автомобилей нередко сталкиваются с проблемой утечки топлива из ТНВД, что может привести к серьезным последствиям для работы двигателя и безопасности эксплуатации транспортного средства.

Утечки топлива из ТНВД — это не просто техническая неисправность, требующая внимания. Это проблема, которая может повлечь за собой снижение мощности двигателя, увеличение расхода топлива, загрязнение окружающей среды и даже создание пожароопасной ситуации. В данной статье мы подробно рассмотрим причины возникновения утечек топлива из ТНВД, методы их диагностики и способы устранения.

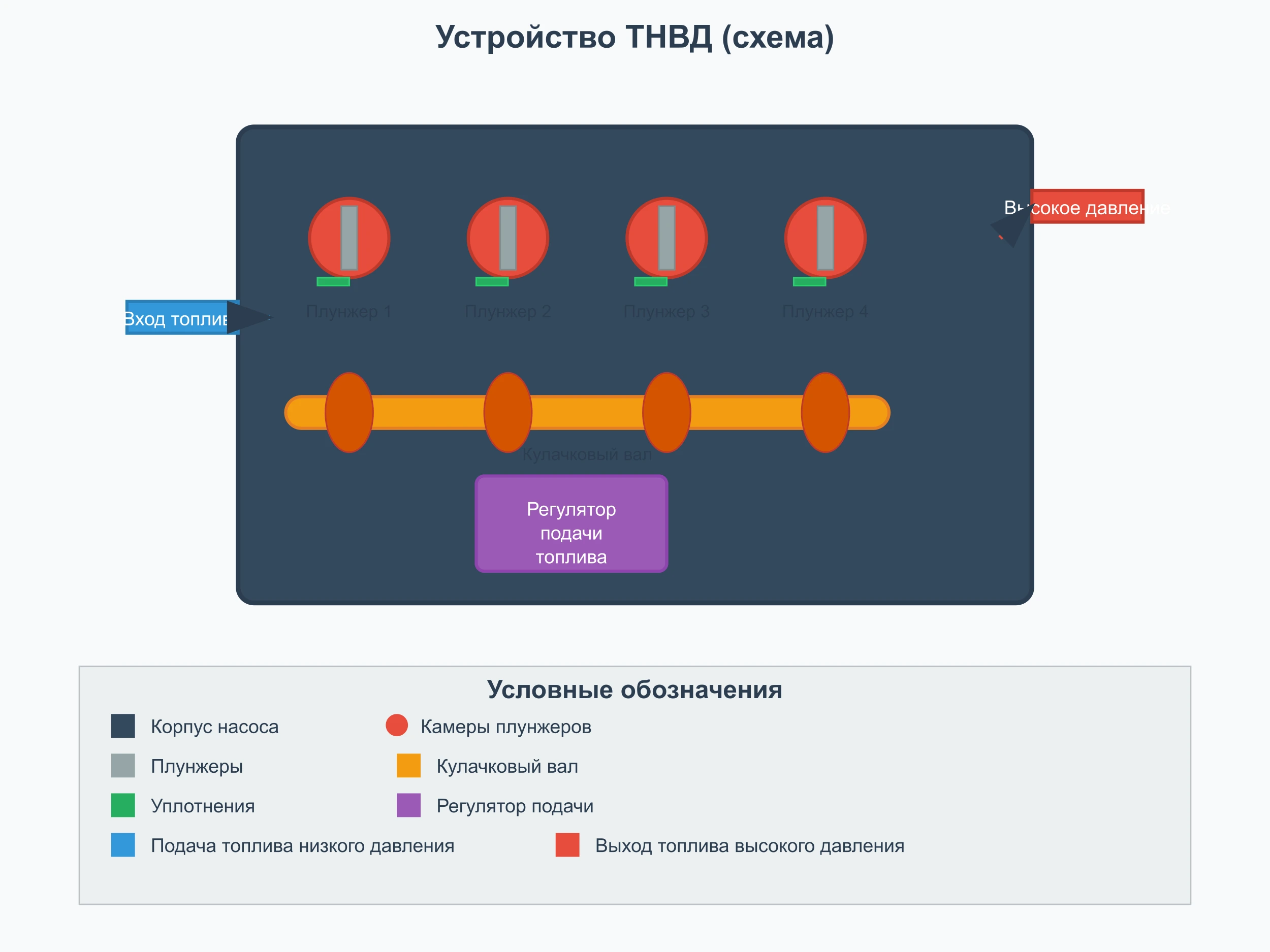

Устройство и принцип работы ТНВД

Для понимания причин утечек топлива необходимо сначала разобраться в устройстве и принципе работы топливного насоса высокого давления. ТНВД представляет собой сложный механизм, состоящий из множества прецизионных деталей, работающих под экстремальными нагрузками.

Основные компоненты ТНВД включают:

• Корпус насоса — основная деталь, в которой размещены все рабочие элементы
• Плунжеры — поршни, создающие высокое давление топлива
• Цилиндры плунжеров — камеры, в которых движутся плунжеры
• Кулачковый вал — приводит в движение плунжеры
• Регулятор подачи топлива — контролирует количество подаваемого топлива
• Система смазки — обеспечивает смазку движущихся частей
• Уплотнительные элементы — предотвращают утечки топлива

Принцип работы ТНВД основан на создании высокого давления топлива (до 2000-2500 бар в современных системах Common Rail) посредством возвратно-поступательного движения плунжеров. Топливо под низким давлением поступает в насос из топливного бака, сжимается плунжерами и подается под высоким давлением к форсункам.

Типы ТНВД по конструкции:

Основные причины утечек топлива из ТНВД

Утечки топлива из ТНВД могут возникать по различным причинам, которые можно разделить на несколько основных категорий. Понимание этих причин поможет автомеханикам более эффективно диагностировать и устранять неисправности.

1. Износ уплотнительных элементов

Наиболее распространенной причиной утечек топлива является износ различных уплотнительных элементов. ТНВД содержит множество уплотнений, каждое из которых может стать источником утечки:

Основные типы уплотнений в ТНВД:

• Сальники валов и осей
• Прокладки между секциями корпуса
• Уплотнительные кольца плунжеров
• Прокладки крышек и фланцев
• Уплотнения регулировочных винтов

Износ уплотнительных элементов происходит естественным образом в процессе эксплуатации. Резиновые и полимерные материалы подвергаются воздействию агрессивных компонентов дизельного топлива, высоких температур и давления. Со временем уплотнения теряют эластичность, растрескиваются или деформируются, что приводит к появлению утечек.

2. Повреждения корпуса насоса

Корпус ТНВД изготавливается из высокопрочных материалов, но даже он может получить повреждения, которые станут причиной утечек топлива:

Типы повреждений корпуса:

• Трещины от усталости металла
• Коррозийные повреждения
• Механические повреждения от ударов
• Износ посадочных мест уплотнений
• Деформации от перегрева

Трещины в корпусе могут появиться в результате длительной эксплуатации под высоким давлением, особенно при нарушении режимов работы двигателя. Коррозия может развиваться при попадании влаги в топливную систему или использовании некачественного топлива с высоким содержанием серы.

3. Неисправности топливопроводов высокого давления

Топливопроводы высокого давления, соединяющие ТНВД с форсунками, также могут стать источником утечек:

• Износ соединительных фитингов — резьбовые соединения со временем ослабевают
• Повреждения трубопроводов — трещины, вмятины, коррозия
• Неправильная установка — нарушение момента затяжки, перекосы
• Усталостные разрушения — от вибраций и пульсаций давления

4. Проблемы с системой регулирования

Система регулирования подачи топлива включает в себя различные клапаны и регуляторы, которые также могут стать источником утечек:

Элементы системы регулирования:

• Регулятор давления топлива
• Клапан сброса давления
• Дозирующий клапан
• Клапаны плунжерных секций

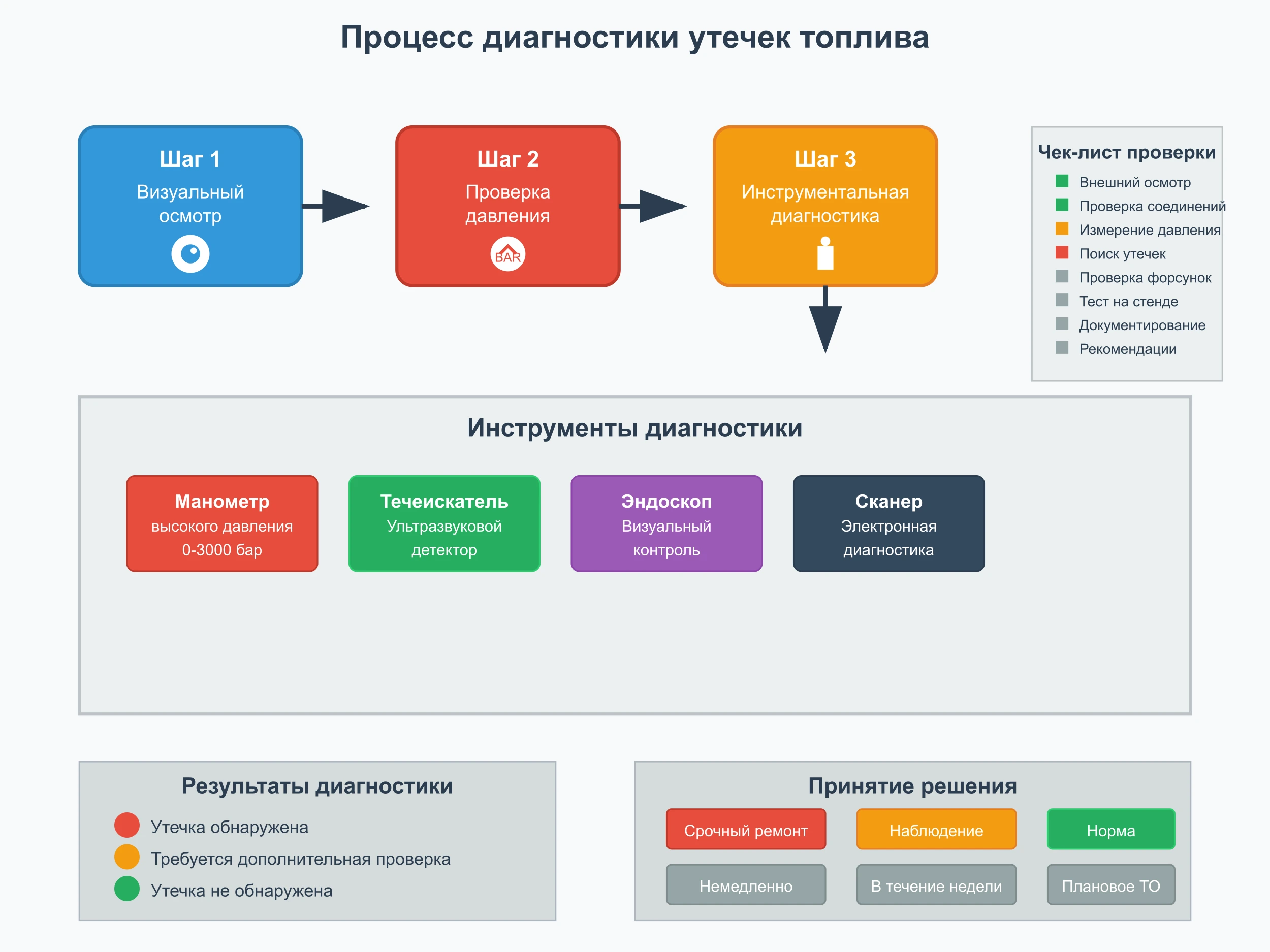

Диагностика утечек топлива из ТНВД

Правильная диагностика утечек топлива является ключевым этапом в процессе ремонта. Современные методы диагностики позволяют точно определить место и причину утечки, что существенно экономит время и ресурсы при ремонте.

Визуальная диагностика

Первичная диагностика начинается с тщательного визуального осмотра ТНВД и окружающих компонентов:

Признаки утечек топлива:

• Мокрые пятна на корпусе насоса
• Потеки топлива на двигателе и подкапотном пространстве
• Запах дизельного топлива в моторном отсеке
• Следы топлива на топливопроводах высокого давления
• Загрязнение и замасливание поверхностей

При визуальном осмотре необходимо обратить внимание на состояние всех соединений, уплотнений и поверхностей корпуса. Важно различать свежие утечки от старых следов топлива, которые могли накопиться за длительный период эксплуатации.

Инструментальная диагностика

Для более точной диагностики используются специальные инструменты и оборудование:

Проверка давления в системе

Измерение давления топлива в различных точках системы помогает локализовать место утечки и оценить степень ее серьезности:

Контрольные точки для измерения давления:

• На выходе из ТНВД
• В топливной рампе (для систем Common Rail)
• На входе в форсунки
• В обратной магистрали

Снижение давления в определенных участках системы указывает на наличие утечек в соответствующих зонах.

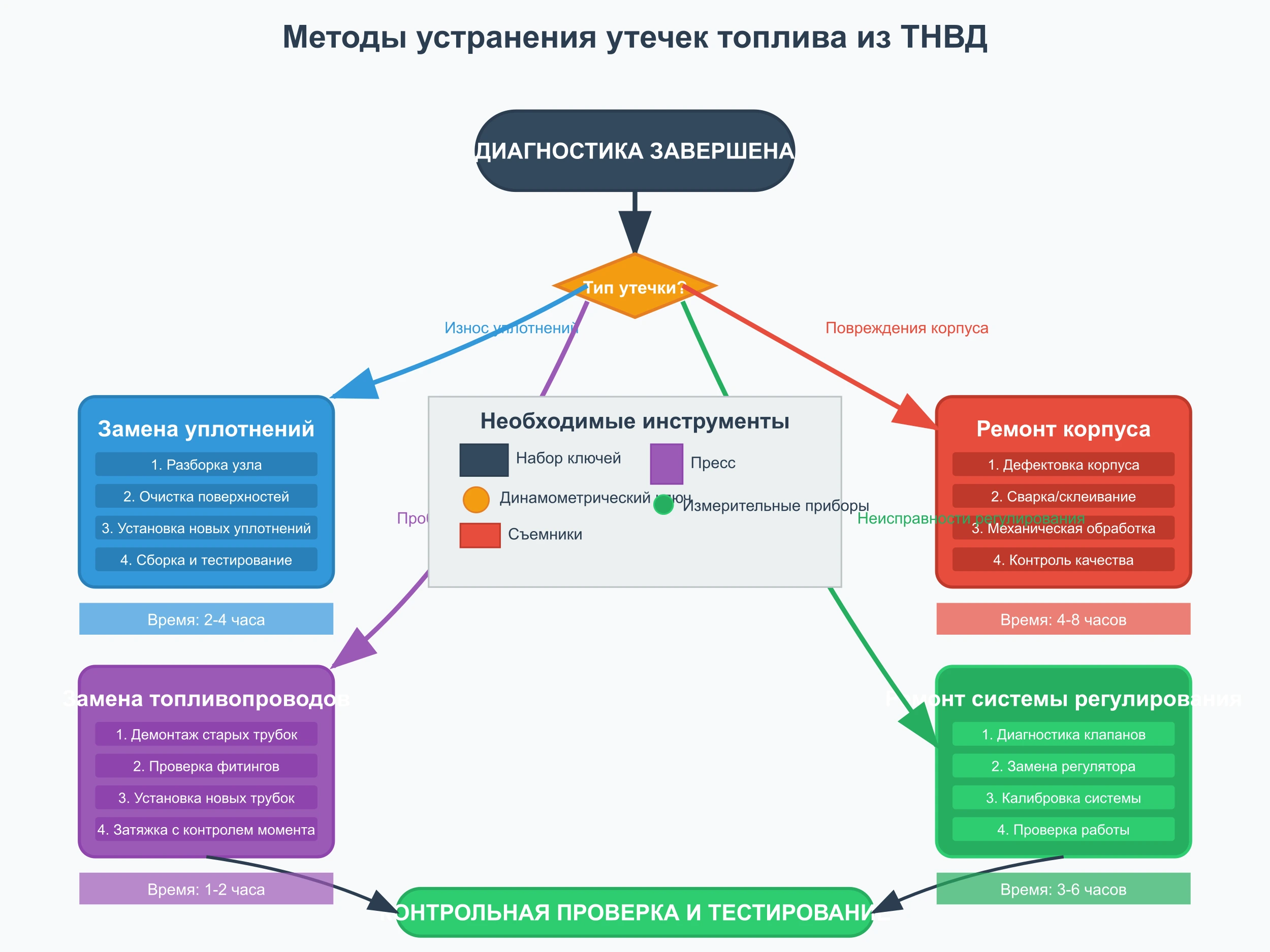

Методы устранения утечек топлива

После точной диагностики места и причины утечки можно приступать к ее устранению. Выбор метода ремонта зависит от характера повреждения и его локализации.

Замена уплотнительных элементов

Замена изношенных уплотнений является наиболее распространенным видом ремонта ТНВД:

Процедура замены уплотнений:

1. Подготовка к ремонту
   • Слив топлива из системы
   • Демонтаж необходимых компонентов
   • Очистка рабочих поверхностей
2. Разборка узла
   • Аккуратное снятие крышек и корпусных деталей
   • Извлечение старых уплотнений
   • Проверка состояния посадочных мест
3. Установка новых уплотнений
   • Использование только оригинальных или качественных аналогов
   • Правильная ориентация уплотнений
   • Смазка специальными составами
4. Сборка и проверка
   • Соблюдение моментов затяжки
   • Проверка герметичности
   • Тестирование работы системы

Ремонт корпуса ТНВД

При обнаружении трещин или других повреждений корпуса может потребоваться его ремонт:

Методы ремонта корпуса:

• Сварка — для устранения трещин в чугунных корпусах
• Склеивание специальными составами — для небольших повреждений
• Механическая обработка — восстановление посадочных мест
• Замена корпуса — при критических повреждениях

Замена топливопроводов высокого давления

Поврежденные топливопроводы подлежат обязательной замене:

Требования к новым топливопроводам:

• Соответствие рабочему давлению системы
• Качественные соединительные фитинги
• Правильная геометрия и длина
• Устойчивость к вибрациям

При установке новых топливопроводов критически важно соблюдать моменты затяжки соединений и правильно проложить трубопроводы, избегая их контакта с горячими поверхностями двигателя.

Профилактические меры

Предотвращение утечек топлива из ТНВД значительно эффективнее их устранения. Регулярное техническое обслуживание и соблюдение рекомендаций производителя помогают минимизировать риск возникновения проблем:

Рекомендации по профилактике:

• Регулярная замена топливного фильтра — каждые 15-20 тысяч километров
• Использование качественного дизельного топлива — избегание заправок сомнительного качества
• Контроль состояния системы охлаждения — предотвращение перегрева двигателя
• Своевременная замена моторного масла — некоторые ТНВД смазываются моторным маслом
• Регулярная диагностика системы питания — проверка давления и герметичности

График профилактических работ:

Последствия игнорирования утечек топлива

Игнорирование утечек топлива из ТНВД может привести к серьезным последствиям, которые значительно превышают стоимость своевременного ремонта.

Технические последствия:

Влияние на работу двигателя:

• Снижение мощности из-за недостатка давления топлива
• Неравномерная работа двигателя на холостом ходу
• Затрудненный запуск, особенно в холодную погоду
• Увеличение расхода топлива
• Ускоренный износ форсунок из-за нестабильного давления

Повреждение смежных систем:

• Загрязнение системы вентиляции картера
• Попадание топлива в моторное масло
• Повреждение резиновых шлангов и уплотнений
• Коррозия металлических деталей

Экологические и экономические аспекты:

Утечки топлива приводят к загрязнению окружающей среды и увеличению эксплуатационных расходов. Дизельное топливо является токсичным веществом, его попадание в почву и водоемы наносит серьезный ущерб экосистеме. С экономической точки зрения, потери топлива и необходимость более частых заправок существенно увеличивают стоимость эксплуатации автомобиля.

Безопасность эксплуатации:

Утечки топлива создают пожароопасную ситуацию, особенно в условиях высоких температур в моторном отсеке. Пары дизельного топлива могут воспламениться от искр или горячих поверхностей двигателя, что может привести к возгоранию автомобиля.

Современные технологии и тенденции

Развитие технологий в области дизельных двигателей привело к появлению новых типов ТНВД и изменению подходов к диагностике и ремонту. Системы Common Rail, пьезоэлектрические форсунки и электронное управление подачей топлива требуют новых знаний и навыков от автомехаников.

Особенности современных систем:

• Более высокие рабочие давления (до 2500 бар и выше)
• Сложная электронная система управления
• Множественные впрыски за один цикл работы
• Интеграция с системами снижения токсичности

Эти особенности требуют использования специализированного диагностического оборудования и высокой квалификации персонала для проведения ремонтных работ.

Заключение и рекомендации

Утечки топлива из ТНВД являются серьезной технической проблемой, которая требует немедленного внимания и квалифицированного решения. Своевременная диагностика и устранение утечек не только восстанавливает нормальную работу двигателя, но и предотвращает более серьезные повреждения топливной системы.

Ключевые рекомендации для автомехаников:

1. Регулярно проводите визуальный осмотр ТНВД и топливной системы
2. Используйте качественные запчасти при ремонте и обслуживании
3. Соблюдайте технологию ремонта и рекомендации производителя
4. Инвестируйте в современное диагностическое оборудование
5. Повышайте квалификацию в области современных дизельных технологий

Рекомендации для владельцев автомобилей:

• Не игнорируйте первые признаки утечек топлива
• Обращайтесь только к квалифицированным специалистам
• Соблюдайте регламент технического обслуживания
• Используйте качественное дизельное топливо и фильтры

Помните, что стоимость профилактики всегда значительно ниже стоимости капитального ремонта. Своевременное обращение к специалистам при первых признаках утечек топлива поможет избежать серьезных проблем и дорогостоящего ремонта в будущем.
